Вентиль мембранный ПВХ, фланцевый
Описание
Материал- НПВХ (PVC-U) = непластифицированный поливинилхлорид
Уплотнение
- ЭПДМ (EPDM) или Витон (FPM)
Присоединение
- Фланцевое
Технические характеристики

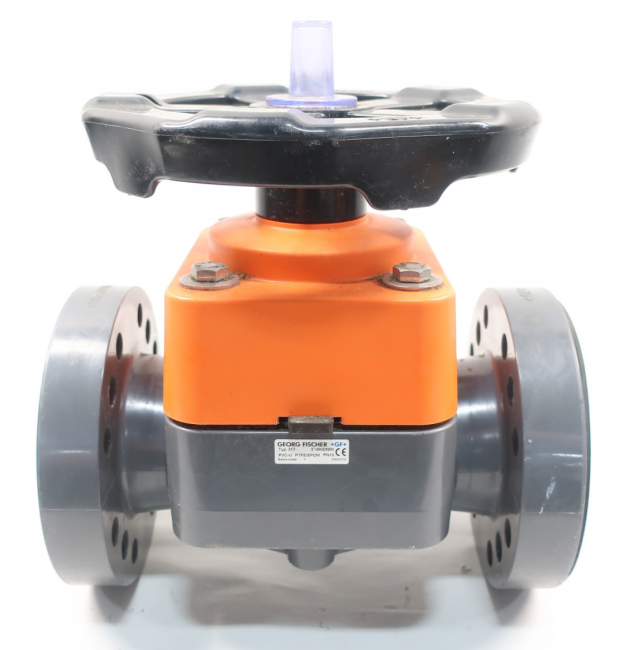

Вентиль мембранный ПВХ фланцевый, уплотнение EPDM или FPM, производства Georg Fischer (Швейцария).
- Пропускная способность в два раза выше по сравнению с предыдущим поколением
- Резьбовой корпус заменяет крепление четырьмя болтами
- Встроенный в маховик запирающий механизм
- Легкость монтажа и демонтажа
- Малая габаритная длина
Уплотнение EPDM

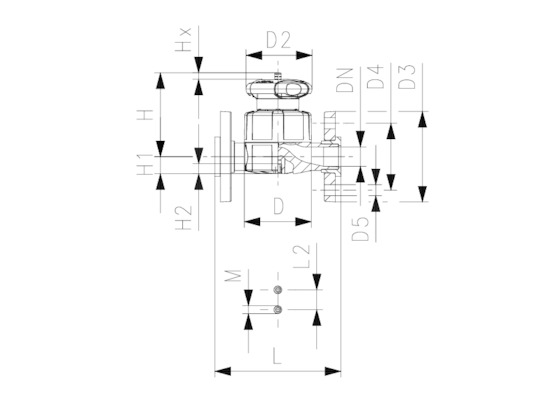

Код по каталогу | d, мм | DN | Kv, l/min | D, мм | D2, мм | D3, мм | D4, мм | D5, мм | H, мм | H1, мм | H2, мм | L мм | L2 мм | M |
Нх,мм Ход штока |
Розничная цена |
Купить |
161517012 | 20 | 15 | 125 | 65 | 65 | 95 | 65 | 14 | 73 | 14 | 12 | 130 | 25 | M6 | 7 | 97.63 € | |
161517013 | 25 | 20 | 271 | 80 | 65 | 105 | 75 | 14 | 81 | 18 | 12 | 150 | 25 | M6 | 10 | 113.27 € | |
161517014 | 32 | 25 | 481 | 88 | 87 | 115 | 85 | 14 | 107 | 22 | 12 | 160 | 25 | M6 | 13 |
138.70 € |
|
161517015 | 40 | 32 | 759 | 101 | 87 | 140 | 100 | 18 | 115 | 26 | 15 | 180 | 45 | M8 | 15 | 169.87 € | |
161517016 | 50 | 40 | 1263 | 117 | 135 | 150 | 110 | 18 | 148 | 32 | 15 | 200 | 45 | M8 | 19 | 224.57 € | |
161517017 | 63 | 50 | 1728 | 144 | 135 | 165 | 125 | 18 | 166 | 39 | 15 | 230 | 45 | M8 | 25 | 278.35 € |
Код по каталогу | d, мм | DN | Kv, l/min | D, мм | D1, мм | D2, мм | D3, мм | H, мм | H1, мм | H2, мм | L мм | L1 мм | L2 мм | L3 мм | M |
Нх,мм Ход штока |
Розничная цена |
Купить |
161317523 | 75 | 65 | 992 | 185 | 145 | 152 | 18 | 201 | 46 | 15 | 290 | 70 | M8 | 30 | 441.49 € | |||
161317024 | 90 | 80 | 1700 | 200 | 160 | 270 | 18 | 265 | 57 | 23 | 310 | 35 | 120 | M12 | 40 | 671.84 € | ||
161317025 | 110 | 100 | 2700 | 225 | 180 | 270 | 18 | 304 | 69 | 23 | 350 | 35 | 120 | M12 | 50 | 942.96 € | ||
161317027 | 160 | 150 | 6033 | 285 | 240 | 400 | 23 | 437 | 108 | 23 | 480 | 26 | 100 | 200 | M12 | 70 | 2574.59 € |
Уплотнение FPM
Код по каталогу | d, мм | DN | Kv, l/min | D, мм | D2, мм | D3, мм | D4, мм | D5, мм | H, мм | H1, мм | H2, мм | L мм | L2 мм | M |
Нх,мм Ход штока |
Розничная цена |
Купить |
161517062 | 20 | 15 | 125 | 65 | 65 | 95 | 65 | 14 | 73 | 14 | 12 | 130 | 25 | M6 | 7 | 188.60 € | |
161517063 | 25 | 20 | 271 | 80 | 65 | 105 | 75 | 14 | 81 | 18 | 12 | 150 | 25 | M6 | 10 | 202.80 € |
|
161517064 | 32 | 25 | 481 | 88 | 87 | 115 | 85 | 14 | 107 | 22 | 12 | 160 | 25 | M6 | 13 | 242.34 € | |
161517065 | 40 | 32 | 759 | 101 | 87 | 140 | 100 | 18 | 115 | 26 | 15 | 180 | 45 | M8 | 15 | 292.70 € | |
161517066 | 50 | 40 | 1263 | 117 | 135 | 150 | 110 | 18 | 148 | 32 | 15 | 200 | 45 | M8 | 19 | 393.49 € | |
161517067 | 63 | 50 | 1728 | 144 | 135 | 165 | 125 | 18 | 166 | 39 | 15 | 230 | 45 | M8 | 25 | 487.09 € |
Код по каталогу | d, мм | DN | Kv, l/min | D, мм | D1, мм | D2, мм | D3, мм | H, мм | H1, мм | H2, мм | L мм | L1 мм | L2 мм | L3 мм | M |
Нх,мм Ход штока |
Розничная цена |
Купить |
161317568 | 75 | 65 | 992 | 185 | 145 | 152 | 18 | 201 | 46 | 15 | 290 | 70 | M8 | 30 | 755.85 € | |||
161317069 | 90 | 80 | 1700 | 200 | 160 | 270 | 18 | 265 | 57 | 23 | 310 | 35 | 120 | M12 | 40 | 1046.15 € | ||
161317070 | 110 | 100 | 2700 | 225 | 180 | 270 | 18 | 304 | 69 | 23 | 350 | 35 | 120 | M12 | 50 | 1384.45 € | ||
161317072 | 160 | 150 | 6033 | 285 | 240 | 400 | 23 | 437 | 108 | 23 | 480 | 26 | 100 | 200 | M12 | 70 | 4165.37 € |
