Дисковый затвор ПВХ с редуктором





Описание

Материал
- НПВХ (PVC-U) = непластифицированный поливинилхлорид

Уплотнение
- ЭПДМ (EPDM) или Витон (FPM)






Технические характеристики


Дисковые затворы из ПВХ с редуктором, уплотнение EPDM или FPM, производства Georg Fischer (Швейцария).

- Двухэксцентриковая конструкция дискового затвора
- Крутящий момент на 50% ниже по сравнению с эксцентриковыми затворами
- Редукторный привод с маховиком
- Двойное уплотнение на штоке
- Шток затвора выполнен из коррозионно-стойкой стали
- Уплотнение дискового затвора служит одновременно фланцевой прокладкой

Уплотнение EPDM

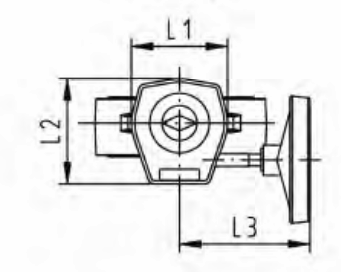

Код по каталогу d, мм    DN   PN, бар   Kv, l/min  D, мм   D1 мин, мм D1 макс, мм d2 мм   D3, мм   H3 мм   L мм   L1 мм   L2 мм   L3 мм   H1, мм   H2, мм   Q1, мм   Q2, мм  Розничная
цена
Купить
161567042 63 50 10 1470 19 120 125 104 160 59 45 80 114 155 77 134 40   453.70 €
161567043 75 65 10 2200 19 140 145 115 150 59 46 80 114 155 83 140 54 35 464.35 €
161567044 90 80 10 3000 19 150 160 131 150 59 49 80 114 155 89 146 67 50 475.46 €
161567045 110 100 10 6500 19 175 191 160 150 59 56 80 114 155 104 167 88 74 494.89 €
161567046 140 125 10 11500 23 210 216 187 150 59 64 80 114 155 117 181 113 97 573.86 €
161567047 160 150 10 16600 24 241 241 215 160 59 72 80 114 155 130 189 139 123 598.62 €
161567048 225 200 10 39600 23 290 295 267 160 59 73 80 114 155 158 210 178 169 811.59 €
161567049 280 250 10 51000 25 353 362 329 200 67 113 100 131 170 205 264 210 207 2422.81 €
161567050 315 300 10 73000 25 400 432 379 200 67 113 100 131 170 228 285 256 253 2950.50 €
161567051 355 350 6 90000 29 445 477 535 200 69 129 180 168 218 268 410 325 305 11848.57 €
161567052 400 400 6 115000 29 510 540 595 200 69 169 180 195 218 300 435 353 350 13526.01 €

Уплотнение FPM

Код по каталогу d, мм    DN   PN, бар   Kv, l/min  D, мм   D1 мин, мм D1 макс, мм d2 мм   D3, мм   H3 мм   L мм   L1 мм   L2 мм   L3 мм   H1, мм   H2, мм   Q1, мм   Q2, мм  Розничная
цена
Купить
161567062 63 50 10 1470 19 120 125 104 160 59 45 80 114 155 77 134 40   562.55 €
161567063 75 65 10 2200 19 140 145 115 150 59 46 80 114 155 83 140 54 35 568.50 €
161567064 90 80 10 3000 19 150 160 131 150 59 49 80 114 155 89 146 67 50 581.79 €
161567065 110 100 10 6500 19 175 191 160 150 59 56 80 114 155 104 167 88 74 609.50 €
161567066 140 125 10 11500 23 210 216 187 150 59 64 80 114 155 117 181 113 97 731.18 €
161567067 160 150 10 16600 24 241 241 215 160 59 72 80 114 155 130 189 139 123 750.19 €
161567068 225 200 10 39600 23 290 295 267 160 59 73 80 114 155 158 210 178 169 898.07 €
161567069 280 250 10 51000 25 353 362 329 200 67 113 100 131 170 205 264 210 207 2931.65 €
161567070 315 300 10 73000 25 400 432 379 200 67 113 100 131 170 228 285 256 253 3654.09 €
161567071 355 350 6 90000 29 445 477 535 200 69 129 180 168 218 268 410 325 305 12833.73 €
161567072 400 400 6 115000 29 510 540 595 200 69 169 180 195 218 300 435 353 350   14591.04 €
