Приветствую всех тех, кто использует трубопроводную обвязку из ПВХ и тех, кто только планирует применение труб и фитингов из данного материала.

 В данной статье я познакомлю Вас с ПВХ переходами на ёмкость, их ещё называют: коннектор для бака, танк адаптер, выпуск с ёмкости, фитинг ПВХ для соединения с цистерной, проходная муфта. Диапазон размеров от 16мм до 110мм.

В производственной линейке голландской компании VDL существует 4 варианта исполнения:
- с цанговым зажимом
- под клеевое соединение
- донный слив
- донный слив с накидной гайкой.


 Все они представляют собой высокоточный литьевой элемент с наружной резьбой и фиксированной гайкой с одной стороны, и прижимной гайкой с другой. Между гайками устанавливаются качественные уплотнения из EPDM (внутри бака) и PP (снаружи). Теперь разберём их детально.

Проходные муфты


Переход на емкость с цанговым зажимом. Артикул 5.16
Переход на емкость с цанговым зажимом имеет уникальную систему фиксации трубы, не имеющую аналогов среди других производителей.  Труба проходит насквозь данного коннектора для бака, выставляется нужная высота размещения трубы в баке, а затем с помощью уплотнения и стягивающей гайки фиксируется. Данная система позволяет многократно производить снятие, регулировку и фиксацию трубы.

Выход с емкости с цангой      Выход с емкости с цангой чертеж

Размеры и стоимость


Переход на емкость клеевой. Артикул 5.16
Данный тип является наиболее распространенным. Труба ПВХ может вклеиваться в него как сверху, так и снизу. В центре выпуска с емкости ПВХ, с внутренней стороны, имеются ограничители, которые не дают вставить трубу глубже необходимого уровня.

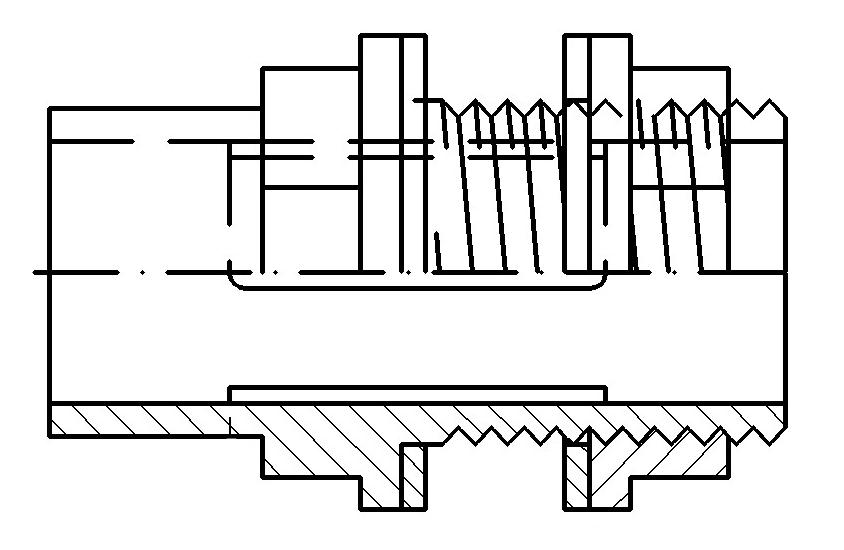

Танк адаптор ПВХ     Танк адаптор ПВХ чертеж

Размеры и стоимость


Переход на емкость донный. Артикул 5.17.
Отличительной особенностью данного фитинга ПВХ для соединения с цистерной является наличие сливных отверстий в гайке, которая располагается внутри резервуара, тем самым позволяя сливать воду без остатка. Второй отличительной особенностью танк адаптера является удлиненная резьба, благодаря которой можно использовать для ёмкостей с увеличенной толщиной стенки (до 35мм). Труба ПВХ, так же как в клеевом переходе на ёмкость, может быть вклеена как снизу, так и сверху.

Выпуск с бака     Выпуск с бака чертеж

Размеры и стоимость


Переход на емкость донный с накидной гайкой. Артикул 5.18.
В тех случаях, когда необходимо отсоединять резервуар для его промывки или замены, удобно использовать донный переход на емкость с накидной гайкой.

Выпуск с емкости     Выпуск с емкости чертеж


Размеры и стоимость



Продукция фирмы VDL (Van de Lande Голландия) соответствует наивысшим стандартам качества и является одной из лучших во всем мире. Поэтому, независимо от того, какой именно переход на емкость ПВХ Вы будете использовать – все они гарантируют 100% надежное соединение.


Соединители для бака
