Инструкции по монтажу ПВХ


Для соединения трубопроводов из ПВХ, мы рекомендуем использовать клей и обезжириватель марки Тангит.

Затвердевшее клеящее вещество отвечает требованиям допуска при подаче питьевой воды через трубы PVC-U, в соответствии с Рекомендациями № VIII Комиссии по пластмассам Bundesgesundheitsamt (Органы здравоохранения Германии).

Подготовка и склейка:

1. Отрежьте нужный отрезок ПВХ трубы, используя роликовый труборез.



2. Снимите наружную фаску с ПВХ трубы, инструментом для снятия фасок, при необходимости удалите заусенцы изнутри



3. Измерьте и отметьте глубину входа ПВХ трубы в фитинг ПВХ.



4. Затем нанесите обезжириватель Tangit на салфетку и тщательно очистите сухие склеиваемые поверхности от жира и грязи. Используйте новую салфетку для каждой операции очистки. Поверхности, очищенные с помощью чистящего средства Tangit должны быть высушены перед применением клеящего состава.



5. Тщательно перемешайте клей Tangit UPVC перед применением. В осевом направлении нанесите ровный слой клеящего состава сначала на внутреннюю сторону соединительной муфты, а затем на трубу. В отверстие муфты нанесите тонкий слой, чтобы избежать нежелательного образования бугорков внутри трубы, и большое количество на наружную поверхность трубы. Клеящий состав Tangit способен заполнять зазоры, образовавшиеся в результате отклонений размеров труб и фитингов, вплоть до +0.2 мм

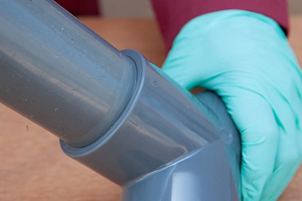

6. Вставьте трубу в отверстие муфты до упора без вращения/покачивания, и жестко удерживайте ее в течение нескольких секунд, до тех пор, пока клей не начнет подсыхать.



7. Затем удалите излишки клея с помощью салфетки. Из-за быстрого схватывания клеящего состава, детали должны быть полностью состыкованы вместе в течение 4 минут после нанесения клея. Начиная с размера DN80 и выше, клеящий состав должен наноситься одновременно на трубу и в отверстие муфты одновременно двумя работниками.



8. Период времени с начала нанесения клея и до состыковки деталей, зависит от температуры окружающей среды и/или толщины слоя клеящего состава. При толщине клеящей пленки, составляющей 1 мм, детали должны быть состыкованы в течение следующих периодов времени:
20*C = 4 мин
25*C = 3 мин
30*C = 2 мин
40*C = 1 мин
>40*C = <1 мин



В течение 5 минут после склейки трубы не должны перемещаться. При температуре ниже 10*С, данный период времени должен быть продлен до 15 минут минимум. Опускать трубы в канавы следует через 10-12 часов. Заполнение трубопроводов и испытание под давлением при тестовом давлении в 1.5 x PN не должно производиться ранее, чем через 24 часа после проведения последней склейки. Необходимо соблюдать минимальное время ожидания, составляющее 1 час на бар.

Расход:
   На склейку одного соединения требуются следующие количества клеящего состава и чистящего средства.

 Размеры труб Обезжириватель Tangit Клей Tangit
внутр. диам, DN внеш. диам.,мм г г
25 32 5 8
32 40 7 11
40 50 9 15
50 63 11 17
65 75 13 22
80 90 14 40
100 110 17 80
125 140 21 130
150 160 25 190
200 225 45 260
250 280 65 380
300 315 102 520

Особые инструкции
   Перед началом эксплуатации трубопроводы должны быть тщательно промыты для того, чтобы удалить возможные остаточные пары растворителей. Tangit UPVC выпускается в готовом к применению виде, и не должен разбавляться ни при каких обстоятельствах!

Монтажные работы:
   Монтажные работы, производимые при низких температурах, требуют предельной осторожности. При температурах ниже 5*С, трубы и арматура оказываются в большей мере чувствительны к ударному воздействию и становятся хрупкими, таким образом, длительное воздействие паров растворителей, которое может произойти на стадии сушки, при закрытом трубопроводе, может привести к разрушению конструкции. Так как Tangit UPVC схватывается на молекулярном уровне, также имеется возможность того, что затвердевание в значительной степени замедлится. Таким образом, при температурах ниже 5*С, требуется применение особых технологических приемов монтажа. С этой целью концы труб и соединительные муфты, которые будут покрываться слоем клея, прогреваются до 25-30*С с помощью подходящего нагнетателя горячего воздуха (который должен быть во взрывобезопасном исполнении). Только после этого производится склейка, согласно описанным выше операциям. Готовое соединение должно держаться при температуре от 25 до 30*С в течение приблизительно 10 минут.

Примечание:
   Монтаж трубопроводов под давлением и соединительных муфт, изготовленных из UPVC, требует определенной квалификации при обработке материалов. Поэтому данные инструкции являются только пояснениями, предназначенными оказать помощь квалифицированному персоналу при проведении работ. Должны строго соблюдаться инструкции по проведению монтажных работ, составленные как производителями труб и соединительной арматуры, так и соответствующие нормативы, и технологические карты различных ассоциаций.

Меры безопасности:
   Tangit UPVC и чистящее средство Tangit являются горючими веществами. Пары растворителя тяжелее воздуха. Они могут накапливаться на уровне земли и образовывать взрывоопасные смеси. Поэтому обеспечьте хорошую вентиляцию во время проведения операций по склейке и сушке. Запрещается курение и проведение сварочных работ в рабочей зоне и в смежных с ней помещениях! Запрещается пользоваться открытыми источниками света или огня, избегайте любого искрообразования. Скопившиеся пары растворителя и взрывоопасные смеси должны быть удалены перед началом работ по сварке. Не закрывайте трубопроводы во время сушки. Длительное вдыхание паров растворителя может нанести вред здоровью. Для снижения уровня загрязнения, вызываемого парами растворителя, храните использованные бумажные салфетки в плотно закрытых емкостях (например, ведрах с крышками). Рекомендуется пользоваться перчатками, для избежания контакта с кожным покровом. В случае попадания в глаза, тщательно промойте водой и обратитесь к врачу. Смените любую одежду, испачканную клеящим составом.

Условия хранения:
   Фактически, Tangit не должен храниться при температурах ниже 5*С, так как такое хранение приводит к повышению вязкости и затвердению состава, что оказывает влияние на технологичность. После выдержки при комнатной температуре и тщательного перемешивания клея, снова снижаются вязкость и плотность состава.

Срок хранения:
   Срок хранения при температуре 20*С составляет, по крайней мере, 12 месяцев для продукции в тюбиках, и 24 месяца для продукции в банках, с даты фасовки продукции.

Стойкость:
   Клеевые соединения водостойки. Их химическая стойкость, особенно, к неорганическим кислотам, зависит от стойкости труб, времени затвердения, сжимающей нагрузки, рабочих температур, вида кислоты, и её концентрации.
В случае, если жидкая среда представляет собой концентрированную кислоту, необходимо использовать особый клеящий состав «Dytex». Для трубопроводов CPVC, которые должны работать под давлением и при высоких температурах, применяется особый клеящий состав «Tangit CPVC». Для трубопроводов ABS применяется «Tangit ABS».
